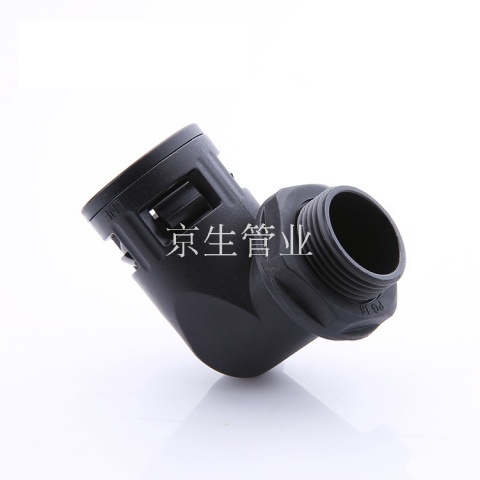

直角软管接头JSF-RQW 塑料软管直角接头 90度塑料软管接头

内锁扣和本体特殊设计,装卸只需拨插无需工具

  • JSF-RQW
  • 京生
  • D031
数量:

产品描述

产品特性

内锁扣和本体特殊设计,装卸只需拨插无需工具



产品描述

产品材质: PA (polyamide)

螺纹规格: 公制(Mefric),德制(PG),英制螺纹 (G)

工作温度: -40℃ ~ +110℃

产品颜色: 黑色(特殊颜色可以定做)

使用方法: JSF-RQW 型软管直角接头是软管的配套产品,

                  可接入 设备箱体上,也可以根据选用螺纹接入进出口为内螺纹

                  的电动设备上,只需软管插入接口即可。



产品型号

型 号 AD适配软管外径尺寸 螺纹规格(公制) 螺纹外径 (mm) I(mm) C(mm) E(mm) F(mm)
JSF-RQW-M12
AD10.0
M12*1.5
12.0 9.0 10.0 32.0 16.0
JSF-RQW-M16 AD11.6 M16*1.5 16.0 11.0 10.0 34.5 20.0
JSF-RQW-M16 AD13.0 M16*1.5 16.0 11.6 10.0 34.5 20.0
JSF-RQW-M18 AD13.0 M18*1.5 18.0 10.0 10.0 37.5 24.3
JSF-RQW-M20 AD13.0 M20*1.5 20.0 13.0 10.0 37.5 24.3
JSF-RQW-M16 AD15.8 M16*1.5 16.0 12.0 10.0 37.5 24.3
JSF-RQW-M18 AD15.8 M18*1.5 18.0 12.0 10.0 37.5 24.3
JSF-RQW-M20 AD15.8 M20*1.5 20.0 15.0 10.0 37.5 24.3
JSF-RQW-M20 AD18.5 M20*1.5 20.0 16.0 11.5 43.5 27.0
JSF-RQW-M20 AD21.2 M20*1.5 20.0 15.0 13.0 49.0 31.0
JSF-RQW-M24 AD21.2 M24*1.5 24.0 17.0 13.0 49.0 31.0
JSF-RQW-M25 AD21.2 M25*1.5 25.0 16.0 13.0 49.0 31.0
JSF-RQW-M25 AD25.0 M25*1.5 25.0 19.5 13.0 52.0 32.0
JSF-RQW-M25 AD28.5 M25*1.5 25.0 19.5 13.0 57.0 34.0
JSF-RQW-M27 AD28.5 M27*2.0 27.0 23.0 13.0 57.0 34.0
JSF-RQW-M30 AD28.5 M30*2.0 30.0 23.0 13.0 57.0 34.0
JSF-RQW-M32 AD34.5 M32*1.5 32.0 27.0 14.5 64.0 43.0
JSF-RQW-M36 AD34.5 M36*2.0 36.0 29.0 14.5 64.0 43.0
JSF-RQW-M40 AD34.5 M40*1.5 40.0 30.0 14.5 64.0 43.0
JSF-RQW-M40 AD42.5 M40*1.5 40.0 35.0 14.5 72.0 50.0
JSF-RQW-M48 AD42.5 M48*2.0 48.0 38.0 14.5 72.0 50.0
JSF-RQW-M50 AD54.5 M50*1.5 50.0 44.0 16.0 84.0 64.0
JSF-RQW-M60 AD54.5 M60*1.5 60.0 53.0 16.0 84.0 64.0
JSF-RQW-M63 AD54.5 M63*1.5 63.0 55.0 16.0 84.0 64.0
