热浸锌四级电线管 四级穿线管

热浸锌(四级)电线管 是参照英国标准 BS4568-1970 《电气装置用公制螺纹的导管和配件的技术规范》生产和检验,表面处理热浸锌啊(四级保护)内外表面色泽光亮,锌层厚度均匀完全附着于钢基,内焊缝毛刺几乎为“ 0 ”,内壁光滑,不损伤电线绝然层,四级钢导线管主要在沿海和空气比较潮湿的地区。先进的检测设备:涡流探伤仪采用彩色高分辨率液晶显示屏显示测量结果,保证所生产的每一根镀锌电线管自动探伤,确保在线检测 100% 。从而杜绝一切可能存在的问题管的产生。
  • JDG

  • 京生

  • D01

状态:
数量:

产品描述

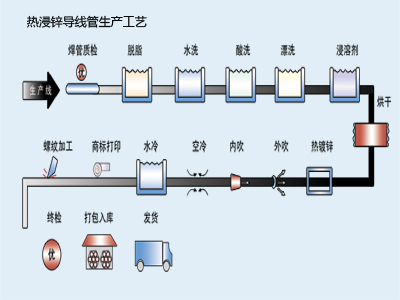

3cc52600-2914-49f8-8605-175fa74b9190

产品名称: 热浸锌(四级)电线管

产品型号:

产品品牌: 京生

产品规格: Φ 20 、Φ 25 、Φ 32

执行标准: 英国标准 BS4568-1970 《电气装置用公制螺纹的导管和配件的技术规范》

产品材质: 采用优质带钢,浸完锌表面再处理。

产品颜色: 金属色(白色)

产品特性: 热浸锌(四级)电线管 是参照英国标准 BS4568-1970 《电气装置用公制螺纹的导管和配件的技术规范》生产和检验,表面处理热浸锌啊(四级保护)内外表面色泽光亮,锌层厚度均匀完全附着于钢基,内焊缝毛刺几乎为“ 0 ”,内壁光滑,不损伤电线绝然层,四级钢导线管主要在沿海和空气比较潮湿的地区。先进的检测设备:涡流探伤仪采用彩色高分辨率液晶显示屏显示测量结果,保证所生产的每一根镀锌电线管自动探伤,确保在线检测 100% 。从而杜绝一切可能存在的问题管的产生。

应用领域: 铁路,交通系统工程,自动化控制设备,发电厂,化工,输配电系统,通信系统,船舶,大厦,厂房内及屋外露出部分之配线保护。

用 途: 照明、消防 、安防、视频、通讯等电力电气及控制线路保护,可用在室外及地下室。

使用方法:

1 、管道连接: a 、螺纹式系列钢导管:直接将内螺纹直通旋进管材外螺纹外壁,慢慢拧入丝牙里,直至拧到看不到管材的外螺纹为止。

2 、螺纹加工:用铰板进行螺纹加工时,应在板牙与管材接触处加些润滑油,能延长板牙的使用寿命且省时、省力、大大的提高工作效率。螺纹要符合标准: GB/T17194-1997 和 ISO 公制要求,确保互换性、通用性。

3 、管材切割:请用有锯齿(手锯或自动带锯机)切割钢导管。锯片要求与管材轴线垂直,允许偏差为 1.5mm 。切割后的钢导管最好对切割端面毛刺进行修端,倒角平头。

4 、管材弯曲方法:申捷管口径在 20 -32mm 且在合理的壁厚搭配情况下作弯曲安装时,可直接使用弯管器进行。申捷管口径在 32 -50mm 需要弯曲时,请用专用特制弯管机或使用标准型的弯通接头即可完成弯曲安装效果。弯曲半径一般为管径的 6 倍,(即 6D )弯曲角度为 90 度

注意事项:

1 、存储保护:宜贮存于干燥、通风的室内环境中,建议将导线管支承于地面 200mm 处堆放,放置室外时,请盖上帆布,避免雨水淋湿、防止氧化。应避免运输过程碰撞或刮伤导线管的表面锌层,以延长钢管使用寿命。

2 、使用环境的控制 : 镀锌管适宜在干燥通风的环境中,与中性物质(如中性的泥土、砂、石)接触。锌是一种较活泼的两性元素与酸碱物均获反应,也可以置换盐类中的重金属离子,所以在潮湿的酸碱盐介质环境中锌层易遭受破坏、导致腐蚀穿孔。

具体参数:

公称尺寸

( mm )

外径( mm )

厚度

( mm )

螺纹长度( mm )

重量( g/m )

最小

最大

最小

最大

最小

最大

20

19.7

20.0

1.6 ± 0.15

13.0

15.0

683

862

25

24.6

25.0

1.6 ± 0.15

16.0

18.0

860

1095

32

31.6

32.0

1.6 ± 0.15

18.0

20.0

1133

1432
